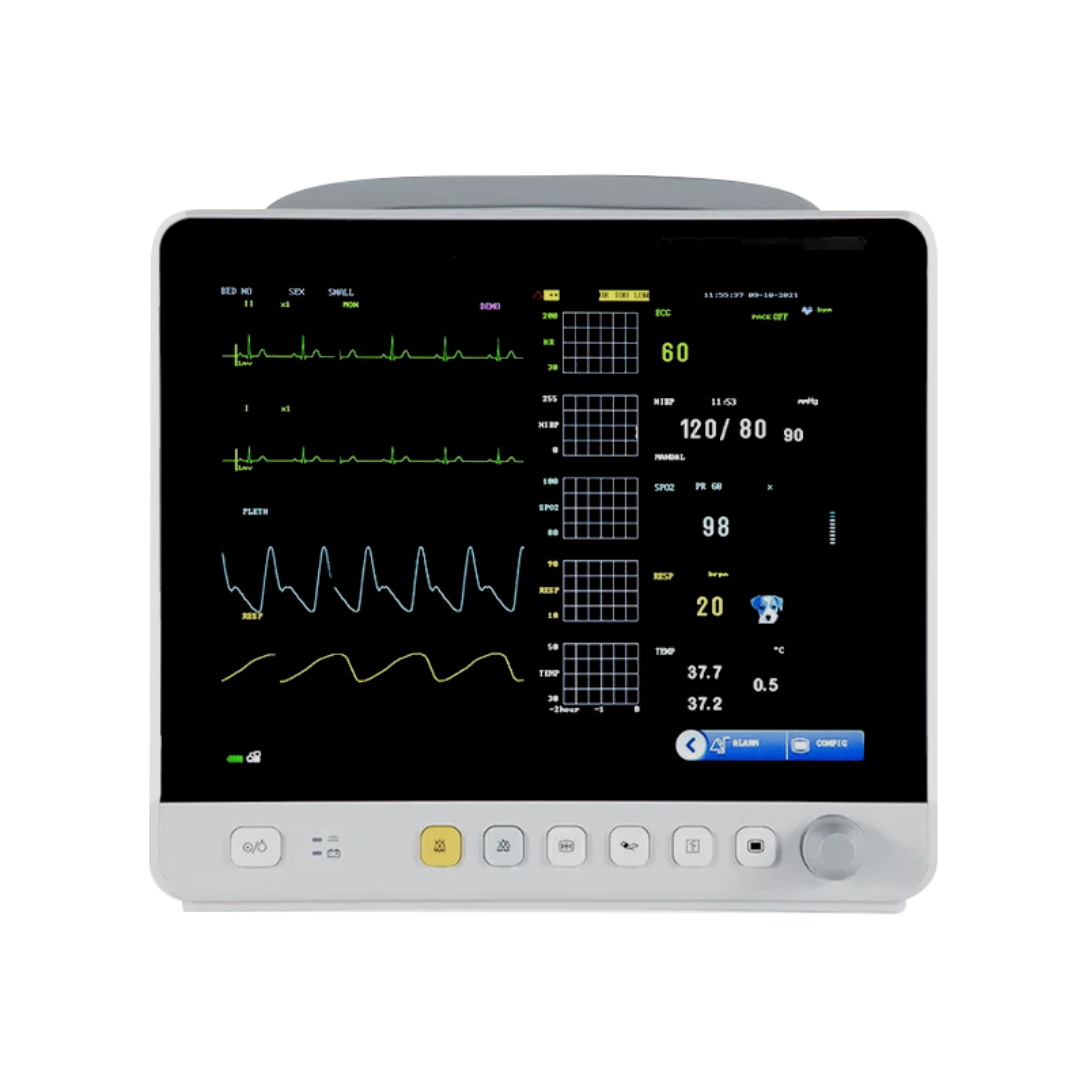

Moniteur multiparamètre pour vétérinaire VE12 (ECG, SpO2, PANI, RESP, TEMP, PR et EtCO2)

Cet équipement de surveillance pour les vétérinaires a été soigneusement conçu pour fournir des lectures fiables et précises, même dans des conditions défavorables. Son design modulaire innovant permet d'ajouter de nouvelles fonctionnalités pour surveiller plus de paramètres et ses nombreux algorithmes de mesure ont été renforcés pour supprimer efficacement toute interférence. Pour toutes ces raisons, il est idéal pour contrôler les signes vitaux de tout patient vétérinaire, qu'il s'agisse d'un félin ou d'un canidé.

Caractéristiques générales
- Moniteur multiparamétrique de haute précision pour le domaine vétérinaire
- Design modulaire, permet d'ajouter de nouveaux systèmes de surveillance
- Analyse ECG et SpO2 par fusion de signaux homologues pris par câble intraopératoire
- Lectures très fiables même avec des connexions instables ou des mesures interrompues
- Comprend une batterie de secours rechargeable pour les coupures de courant
- Comprend des alarmes pour signaler les dysfonctionnements susceptibles de compromettre la santé du patient

Spécifications techniques générales
- Alimentation électrique : 220 V AC, 50/60 Hz (courant maximum de 70 VA)
- Norme de protection électrique : classe I (avec énergie interne)
- Norme de résistance électrique : application CF
- Niveau d'étanchéité : équipement avec joint standard (sans joint spécifique pour la prévention des liquides)
- Indications sur l'écran : jusqu'à 6 ondes simultanées, indicateur d'alarme (jaune/rouge), indicateur de fonctionnement (vert) et indicateur de charge (vert). Trois tons d'alarme.
- Autonomie de la batterie : > 30 minutes
- Compatibilité du papier d'impression : papier de 48 mm de large
- Vitesse d'impression : 25 mm/s
- Ondes d'impression : 2
- Type d'enregistrement : enregistrement en temps réel de 8 s
- Fréquence d'échantillonnage court (1 heure) : résolution toutes les 1 ou 5 secondes
- Fréquence d'échantillonnage long (72 heures) : 1, 5 ou 10 minutes
- Stockage : jusqu'à 400 enregistrements PANI

Module PANI (Pression Artérielle Non Invasive)
- Système de mesure conçu pour les caractéristiques cardiaques des animaux
- Renforcé avec des algorithmes pour corriger les interférences et les signaux faibles
- Méthode de mesure : oscillation de l'onde de pouls
- Modèle de mesure : manuel/automatique
- Intervalle de mesure en mode automatique : 1, 2, 3, 4, 5, 10, 15, 30, 60, 90, 120, 180, 240, 480 min
- Temps de mesure en mesure continue : 5 min
- Plage de fréquence cardiaque : 40 - 240 bpm
- Plage de pression de contraction : 40 - 270 mmHg
- Pression sanguine diastolique : 10 - 215 mmHg
- Pression moyenne : 20 - 235 mmHg
- Plage de pression statique : 0 - 300 mmHg
- Précision de la pression statique : ±3 mmHg
- Précision de la pression sanguine : ±5 mmHg (erreur moyenne maximale), 8 mmHg (déviation standard maximale)

Module RESP
- Méthode de mesure : méthode d'impédance RA-LL
- Plage de détection de l'impédance respiratoire : 0,3 - 3 Ω
- Plage d'impédance de base : 200 - 400 Ω
- Bande passante : 0,1 - 2,5 Hz
- Rythme respiratoire (chiens/chats) : 0 - 150 rpm
- Résolution : 1 rpm
- Précision : ± 2 rpm
- Alarme d'asphyxie : 10 - 40 s

Module SpO2
- Mécanisme de mesure avec correction des interférences et de la perfusion faible
- Plage de mesure SpO2 : 0 - 100%
- Résolution SpO2 : 1%
- Précision SpO2 (chiens) : 70 - 100%, ± 2 ; 0 - 69%, non défini
- Précision SpO2 (chats) : 70 - 100%, ± 3 ; 0 - 69%, non défini
- Plage de mesure de la fréquence du pouls : 20 - 300 bpm
- Résolution de la fréquence du pouls : 1 bpm
- Précision de la fréquence du pouls : ± 3 bpm
- Mise à jour des données de fréquence du pouls : 1 s

Module TEMP
- Capteur : YSI/CYF
- Canaux : 2
- Plage de mesure : 0 - 50°C
- Résolution : 0,1°C
- Précision : ±0,1°C (sans capteur d'erreur inclus)

Modules ECG et PR
- Algorithme de mesure ECG de dernière génération breveté par Mindray
- Capable de détecter un large spectre de dysfonctionnements du rythme
- Mesure de la moyenne du rythme cardiaque et balayage de lecture toutes les secondes
- Peut effectuer des lectures sur des patients avec et sans stimulateur cardiaque
- Configuration des câbles : 3 câbles ; RA, LA, LL ; mode câble : I, I, I I
- Acquisition : automatique, 0,25, 0,5 ou 1,2
- Déviation : < 0,66% par minute, < ±10% par heure
- Plage de mesure du rythme cardiaque : 15 - 350 bpm (chiens/chats)
- Sélection et précision du point de référence temporel : 25 mm/s (6,25 mm/s, 2,5 mm/s et 50 mm/s en option) ; durée de l'erreur < ±10%
- Temps de réponse face aux changements de rythme cardiaque : augmentation de 80 à 120 bpm en moins de 12 s ; diminution de 80 à 40 bpm en moins de 12 s
- Temps d'activation des alarmes : arrêt cardiaque en moins de 12 s ; rythme cardiaque bas en moins de 12 s et rythme cardiaque élevé en moins de 12 s
- Plage d'alarmes de rythme cardiaque (chiens/chats) : 17 - 350 bpm (limite supérieure) et 15 - 348 bpm (limite inférieure), résolution de 1 bpm et limite d'erreur de ±1% ou ±1 bpm
- Suppression des interférences : variations de < ±10% grâce à la suppression des interférences
- Protection contre les surcharges : > 1 V
- Plage de l'onde QRS (P-V RTI) : 0,5 - 5 mV
- Largeur de l'onde QRS (chiens/chats) : 40 - 120 ms
- Absence de réponse : plage (P-V RTI) < 1,5 mV, largeur de l'onde de 1 mV < 10 ms
- Tolérance à la fréquence de tension : > 100 uV
- Plage dynamique d'entrée : amplitude de l'onde < ± 5 mV ; rythme (RTI) < 320 mV/s ; tension de tendance DC -300 - 300 mV ; changement du signal de sortie < ±10% ; défaillance de l'écran < 50%
- Bruit du système : < 30 μV
- Communication croisée multicanal : < 5%
- Amplitude du canal : > 30 mm, ratio d'aspect de 0,4 s/mV
- Précision de la reconstruction du signal d'entrée : erreur totale ±20% ou plus grand que 100% μV
- Réponse en fréquence : fréquence sinusoïdale d'entrée de 0,67 - 40 Hz, correspondant à la fréquence de sortie de 0,67 - 40 Hz (atténuation de -3dB). L'onde triangulaire d'entrée de 20 ms atténue de 0 - 20% par rapport à l'amplitude la plus élevée.
- Rejet du mode commun : >90 dB (mode diagnostic), >100 dB (mode de surveillance) et >100 dB (mode opérationnel)
- Plage de tension de polarisation de l'électrode : ± 300 mV
- Suppression des signaux ECG rapides par le stimulateur cardiaque avec détecteur de pouls : 1 V/s RTI, précision de 5%
- Stabilité et contrôle du point de référence : temps de récupération < 3 s après le réinitialisation ; taux de dérive < 10 s que 10 uV/s ; dérive du point de référence de < 500 uV en 1 h et dérive du point de référence < 50 uV/C à température ambiante
- Tolérance à la dérive : amplitude triangulaire (P-V RTI) de 4 mV, amplitude QRS (P-V RTI) de 0,5 mV, amplitude de l'onde QRS de 100 ms, répétition de l'onde QRS de 80 bpm

Module ETCO2
- Mesure du niveau de CO2 mainstream ou side flow
- Convient pour surveiller les respirations spontanées et les respirations mécaniques
- Temps de préchauffage side flow : 2s (onde de surveillance), 25°C/10 min (spécification totale)
- Plage de mesure side flow : 0 - 114 mmHg ; 0 - 15% ; 0 - 15 kPa
- Résolution side flow : 0,1 mmHg : 0 - 69 mmHg ; 0,25 mmHg : 70 - 150 mmHg
- Précision side flow : 0 - 40 mmHg, ±2 mmHg ; 41 - 70 mmHg, ±5% ; 71 - 100 mmHg, ±8% et 101 - 150 mmHg, ±10%
- Fréquence respiratoire side flow : 3 - 160 rpm
- Précision de la fréquence respiratoire side flow : ±1 rpm
- Temps de préchauffage du flux principal : 2s (onde de surveillance), 25°C/10 min (spécification totale)
- Plage de mesure du flux principal : 0 - 114 mmHg ; 0 - 15% ; 0 - 15 kPa
- Résolution du flux principal : 0,1 mmHg : 0 - 69 mmHg ; 0,25 mmHg : 70 - 150 mmHg
- Précision du flux principal : 0 - 40 mmHg, ±2 mmHg ; 41 - 70 mmHg, ±5% ; 71 - 100 mmHg, ±8% et 101 - 150 mmHg, ±10%
- Fréquence respiratoire du flux principal : 3 - 160 rpm
- Précision de la fréquence respiratoire du flux principal : ±1 rpm

Accessoires optionnels (non inclus et avec coût supplémentaire)
- Module d'oxygène dans le sang Nellcor
- Module de pression sanguine SunTech
- Module PAI (Pression Artérielle Invasive)
